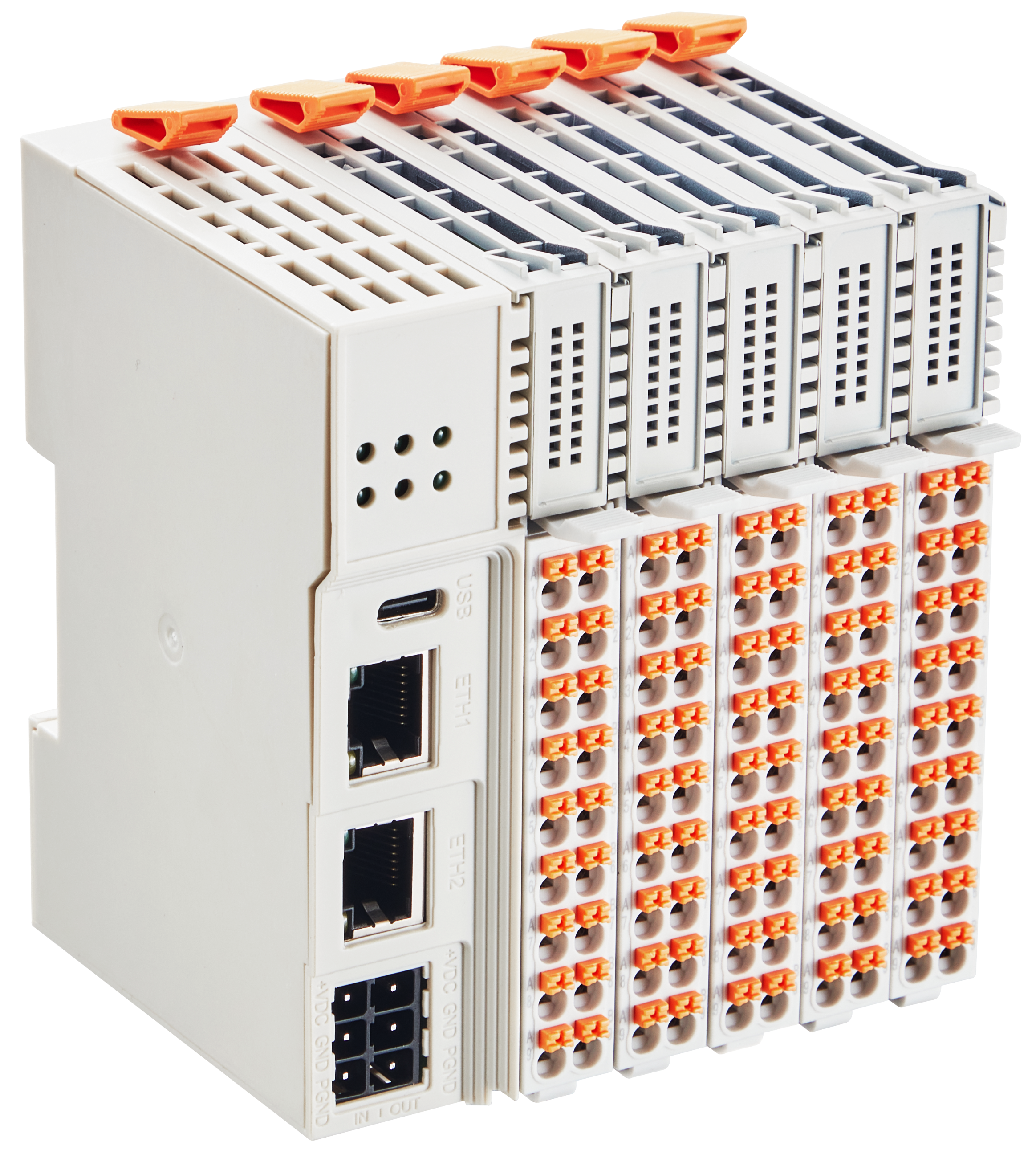

BACnet/IP分布式IO系統 EdgeIO BA210是鋇錸技術推出的新一代可插拔、免工具安裝、以穩定性為主要特點的IO系統，采用工業級器件設計，符合EMC、EMI測試標準。BA210耦合器提供雙網口支持交換機級聯功能。支持標準Modbus TCP協議，自帶1路RS485接口，支持Modbus RTU轉BACnet/IP協議。 BACnet/IP分布式IO系統 EdgeIO BA210內置可編程邏輯控制功能，可替代DDC部分功能，也可用于接入BACnet/IP控制器，可適配江森、霍尼韋爾、西門子等BACnet/IP主站，是未來樓宇自動化系統的最佳選擇。
在追求極致效率與靈活性的工業4.0時代，EdgeIO BA210 BACnet/IP分布式IO系統是鋇錸技術推出的新一代集極速響應、便捷安裝、靈活拓展、穩定可靠、遠程管理于一體的IO系統，憑借其革命性的設計理念與卓越性能，正逐步成為現代工廠自動化升級的首選。鋇錸技術傾力打造的這款I(lǐng)O系統，內置可編程邏輯控制功能，可替代DDC部分功能，也可用于接入BACnet/IP控制器，可適配江森、霍尼韋爾、西門子等BACnet/IP主站，是未來樓宇自動化系統的最佳選擇。
EdgeIO BA210 BACnet/IP分布式IO系統采用Web配置，可擴展多達32個DI、DO、AI、AO、PWM、高速脈沖計數、熱電偶等不同功能的的N系列IO模塊。
工業自動化解決方案--IO系統與網關產品手冊_11.png "工業物聯網關")
核心亮點：
【極速響應，重塑生產速度】
響應迅速： 高速背板通訊，滿載32個從站，掃描周期低至10ms，確保實時數據交互，滿足嚴苛的生產節奏。
【緊湊設計，便捷安裝】
緊湊設計：單片厚度僅12mm，節省高達2/3電柜空間，適用于各種安裝環境，空間最大化利用。
免工具安裝：在端子上采有特定的凹槽，無需工具即可輕松拆卸，提高安裝效率。
可拆卸端子：接線端子與IO模塊分離，快速更換，減少因安裝錯誤帶來的不便。
插拔式設計：自由組合I/O模塊，靈活適應生產需求變化。
【靈活拓展，無限可能】

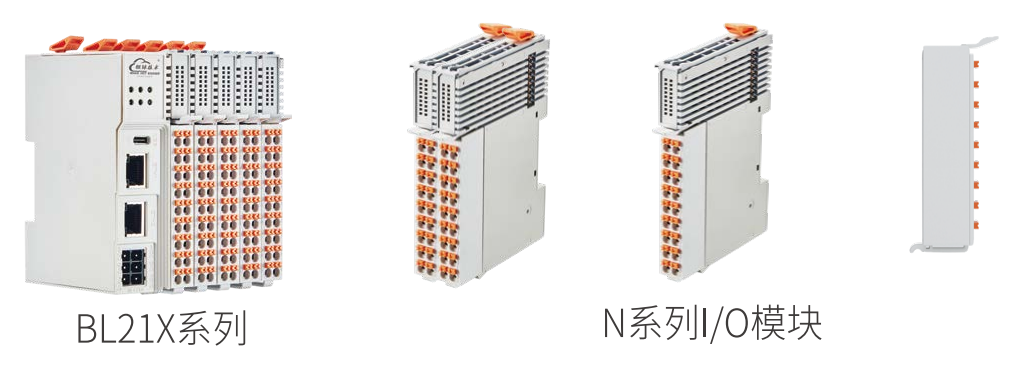

豐富的I/O模塊：支持32個N系列I/O模塊，涵蓋開關量、模擬量、PWM、高速脈沖計數等，滿足多元化需求。
多協議支持：支持Modbus TCP、PROFINET、EtherCAT、BACnet IP、EtherNet/IP、MQTT、OPC UA等多種協議，無縫鏈接云平臺與IT系統。
雙網口：支持交換機級聯，構建高效網絡拓?fù)洹?/span>

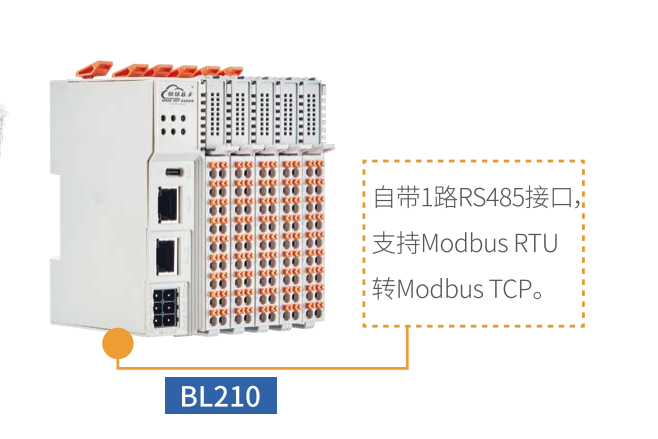

串口：耦合器內置RS485接口，實現Modbus RTU到BACnet/IP協議，增強系統兼容性，簡化集成。
【界面友好，操作無界】
Web配置界面：直觀的圖形化界面，無需專業培訓，輕松完成系統配置，加速部署進程。
【穩定可靠，守護生產】
連接穩固：彈片式連接結構，比BL200系列提升兩倍穩定性，確保數據傳輸無誤。
診斷功能：內置診斷工具，持續監控I/O模塊狀態，預防性維護，保障系統運行無憂。
強大供電：為I/O模塊提供2000mA驅動電路，穩定供電，保障運行。
工業級品質：EMC/EMI嚴苛認證，超越行業標準的可靠性，為生產保駕護航。
【遠程管理】
BLRAT遠程訪問工具：實現遠程配置與維護，簡化系統管理，提升運維效率。
應用場景
BACnet/IP分布式IO系統 EdgeIO BA210可以廣泛應用于各種樓宇自動化場景，包括但不限于：
- 暖通空調（HVAC）控制
- 照明控制
- 能源管理
- 電梯與自動扶梯控制
- 集成第三方系統
自動化.png "工業物聯網關")
用.png "工業物聯網關")
).png "工業物聯網關")
EdgeIO BA210 BACnet/IP分布式IO系統——N系列I/O模塊選型表
| 型號 | 通道 | 信號類型 | 名稱 |
N1161 | 16 | NPN | 16通道數字輸入模塊 |
N1162 | 16 | PNP | 16通道數字輸入模塊 |
N1321 | 32 | NPN | 32通道數字輸入模塊 |
N1322 | 32 | PNP | 32通道數字輸入模塊 |
N2084 | 8 | Relay | 8通道繼電器輸出模塊 |
N2161 | 16 | PNP | 16通道數字輸出模塊 |
N2162 | 16 | NPN | 16通道數字輸出模塊 |
N2321 | 32 | PNP | 32通道數字輸出模塊 |
N2322 | 32 | NPN | 32通道數字輸出模塊 |
N3081 | 8 | 4-20mA、0-20mA(單端) | 8通道模擬輸入模塊 |
N3083 | 8 | 0-5V、0-10V(單端) | 8通道模擬輸入模塊 |
N3084 | 8 | 0-5V、0-10V(差分) | 8通道模擬輸入模塊 |
N3086 | 8 | ±5V/±10V(差分) | 8通道模擬輸入模塊 |
N4081 | 8 | 4-20mA、0-20mA | 8通道模擬輸出模塊 |
N4083 | 8 | 0-5V、0-10V | 8通道模擬輸出模塊 |
N4086 | 8 | ±5V/±10V | 8通道模擬輸出模塊 |
N5041 | 4 | RTD 3線 PT100 | 4通道RTD采集模塊 |
N5042 | 4 | RTD 3線 PT1000 | 4通道RTD采集模塊 |
N5043 | 4 | RTD 4線 PT100 | 4通道RTD采集模塊 |
N5044 | 4 | RTD 4線 PT1000 | 4通道RTD采集模塊 |
| N6081 | 8 | RS485 | 8通道串口模塊 |
| N6082 | 8 | RS485 | 8通道串口模塊 |
| N6083 | 8 | 4*RS485、4*232 | 8通道串口模塊 |
| N9044 | 4 | SSI編碼器 | 4路編碼器采集模塊 |
N7011 | / | / | 24V電源模塊 |
N8011 | / | / | 終端模塊 |
BL210 | / | Modbus TCP | Modbus TCP I/O耦合器 |
BL211 | / | Profinet | 分布式Profinet 總線耦合器 |
BL212 | / | EtherCAT | 分布式EtherCAT總線耦合器 |
BL213 | / | Ethernet/IP | 分布式Ethernet/IP總線耦合器 |
BL215 | / | OPC UA | OPC UA 邊緣計算I/O耦合器 |
BL216 | / | MQTT、OPC UA、Modbus TCP | 多協議邊緣計算I/O耦合器 |
| BA210 | / | BACnet/IP | 樓宇自控BACnet/IP總線耦合器 |
| BE210 | / | IEC104 | 電力自動化IEC104總線耦合器 |
產品電磁兼容性能測試：
產品環境適應性能測試：
分布式I/O系統BL210系列遠程I/O模塊選型表：
型號 | 名稱 | 上行協議 | 鏈接 |
BL210 | Modbus TCP I/O系統 | Modbus TCP | |
BL211 | Profinet 總線I/O系統 | Profinet | |
BL212 | EtherCAT總線I/O系統 | EtherCAT | |
BL213 | Ethernet/IP總線I/O系統 | Ethernet/IP | |
BL215 | OPC UA 邊緣計算I/O系統 | OPC UA | |
BL216 | 多協議邊緣計算I/O系統 | MQTT、OPC UA、Modbus TCP | |
BA210 | BACnet/IP協議I/O系統 | BACnet/IP | |
BE210 | IEC104總線I/O系統 | IEC104 |
欲了解更多Edge IO BA210 BACnet/IP分布式IO系統的詳情或定制解決方案，歡迎隨時聯系我們，熱線電話：0755-29451836。鋇錸技術期待與您合作，開啟智能工業新時代！
注：所有提及的商標或注冊商標均歸各自所有權人所有。本使用旨在功能性展示，不含商業盈利目的。
技術參數
